ساده ترین روش ساخت برد الکترونیکی : برد الکترونیکی که با نام فیبر مدار چاپی یا Printed Circuit Board شناخته می شود در کلیه لوازم الکترونیکی مورد استفاده قرار گرفته و در طراحی پروژه های الکتریکی و رباتیک نقش اصلی را دارد. ساخت برد الکترونیکی در طراحی های صنعتی و کارخانه ها به صورت تولید انبوه بوده و پس از پیاده کردن طرح اولیه روی صفحات فیبر مدار چاپی، به اندازه های مورد نظر برش داده شده و اسید کاری می شوند. این در حالی است که برای ساخت نمونه کوچک در منزل نیز روش های ساده ای وجود دارد. در این مقاله ضمن اشاره به ساده ترین روش ساخت برد الکترونیکی، مراحل را به صورت گام به گام به صورت تصویری توضیح داده و نکات مهم را بررسی می کنیم.
” توجه!! دوره آموزش تعمیرات برد و آموزش طراحی برد بصورت صفر تا صد و عملی همراه با 30% تخفیف دوره در مجتمع فنی پایتخت برگزار می شود.”
فهرست مطالب :
ساخت برد الکترونیکی بسته به امکانات، موارد استفاده از برد نهایی، سطح گستردگی کار، زمان ساخت برد الکترونیکی و غیره به روش های زیادی انجام می شود. از روش های رایج ساخت برد الکترونیکی می توان به موارد زیر اشاره کرد:

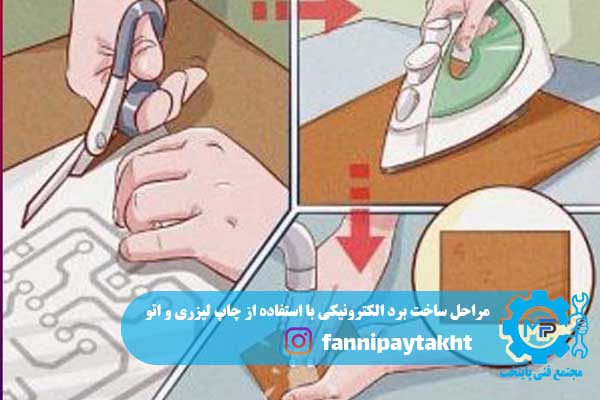

به منظور ساخت برد الکترونیکی با استفاده از چاپ لیزری و اتو به ابزار خاص و پیچیده ای نیاز نداشته و به ماژیک ضد آب، کاغذ کربنی یا گلاسه، اسید مدار چاپی، دریل، اتو و وسایل حفاظتی مثل دستکش و ماسک نیاز داریم. مراحل ساخت برد الکترونیکی با استفاده از چاپ لیزر و اتو عبارتند از:

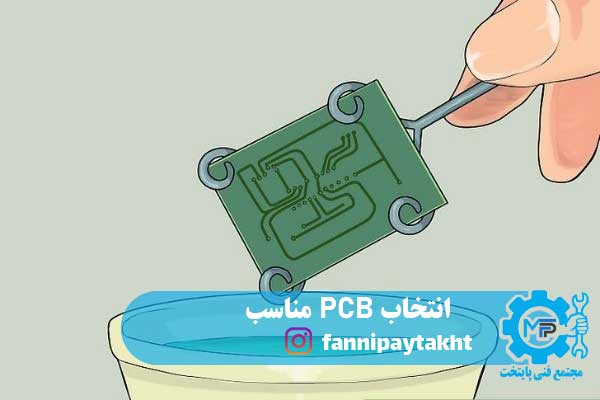

اولین مرحله از ساخت برد الکترونیکی، انتخاب PCB مناسب می باشد. انتخاب PCB به عوامل متعددی از جمله کیفیت کار خروجی، سطح سختی فنی و مواد مورد استفاده بستگی دارد. معمولا در طرح های اولیه فیبر مدار چاپی از مواد داری مقاومت بالا در برابر اسید استفاده می کنند. یکی از مواد با دسترسی بالا و مقاوم در برابر اسید جوهر پرینتر لیزری می باشد.

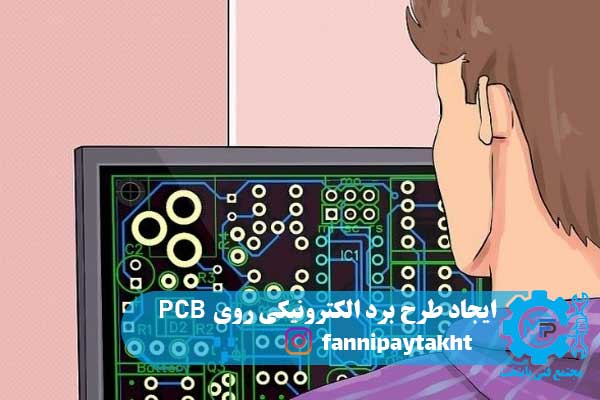

مهندسان برق و الکترونیک برای ایجاد طرح برد الکترونیکی روی PCB از نرم افزار های طراحی مختلفی استفاده می کنند. تبدیل دیاگرام طرح برد به یک طرح فیبر مدار چاپی از طریق نرم افزار های معروف آلتیوم دیزاینر، ارکد، Autodesk Eagle و غیره امکان پذیر است.

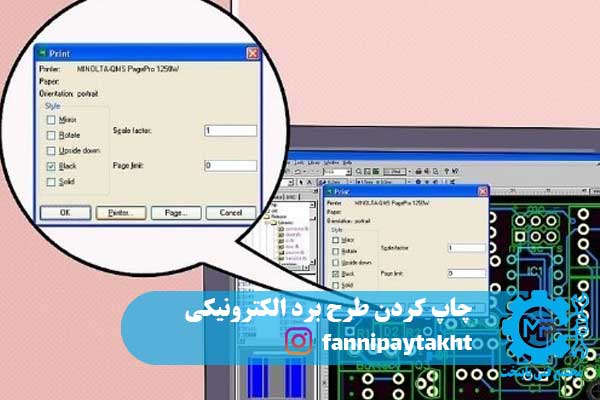

پس از انجام شبیه سازی و طراحی با نرم افزار های اشاره شده، لازم است یک فیبر مدار چاپی متشکل از مس در یک سمت را تهیه نموده و اقدام به شست و شو سطح مسی با مایع ظرفشویی کنید. در ادامه آن را خشک کرده و طرح مدار الکترونیکی را روی یک کاغذ کاربنی، کاغذ گلاسه یا کاغذ روغنی پرینت بگیرید. در ادامه طرفی که طرح بر روی کاغذ چاپ شده است را روی سطح مسی فیبر مدار چاپی به صورت دقیق قرار دهید.

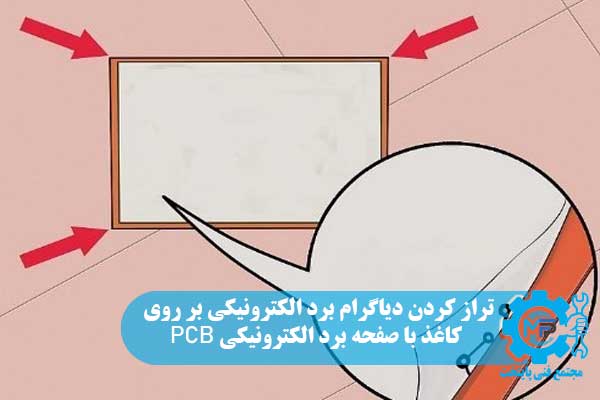

یکی از مراحل مهم در ساخت برد الکترونیکی به این روش ساده، قرار گیری صحیح و به صورت دقیق دیاگرام برد الکترونیکی بر روی صفحه است. تراز کردن دیاگرام برد الکترونیکی بر روی کاغذ با صفحه برد الکترونیکی PCB از رسیدن کامل دیاگرام روی بخش مسی اطمینان حاصل کرده و مانع از بین رفتن قسمتی از مدار می شود.

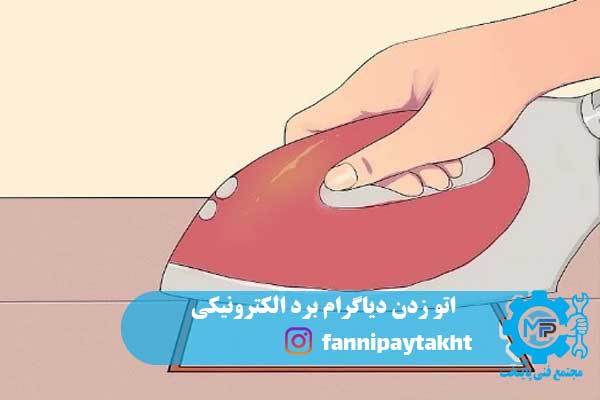

در این مرحله لازم است یک کاغذ سفید ساده را روی کاغذ کاربنی قرار داده و پس از تنظیم اتو با دمای مناسب، آن را به دقت روی طرح مورد نظر به مدت 30 تا 45 ثانیه قرار دهید. مدت زمان قرار دادن اتو برای نمایش طرح برد الکترونیکی روی صفحه مسی به درجه حرارت اتو و جنس PCB بستگی دارد. اتو زدن دیاگرام برد الکترونیکی باید به صورت دقیق و کامل انجام شود، به طوری که تمام سیم کشی و محل قرار گیری قطعات به طور دقیق روی سطح مسی چاپ شود.

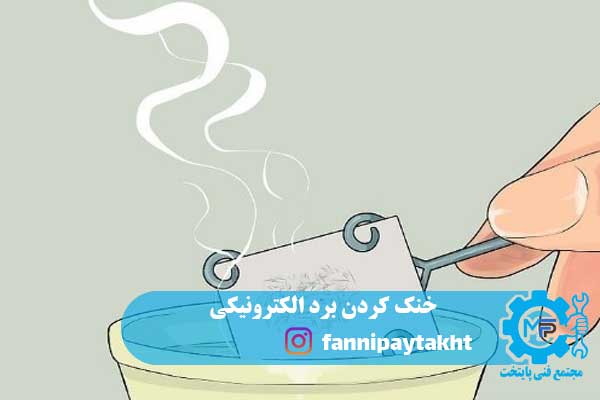

پس از مرحله اتو زدن دیاگرام باید آن را خنک کنید. می توانید فیبر مدار چاپی و کاغذ چسبیده به آن را آرام در یک ظرف آب ولرم به مدت یک دقیقه بدون حرکت قرار داده تا خنک شود. در این حالت کاغذ کاربنی نیز داغ شده و به برد الکترونیکی می چسبد. توجه کنید از پاره کردن کاغذ پرهیز کنید.

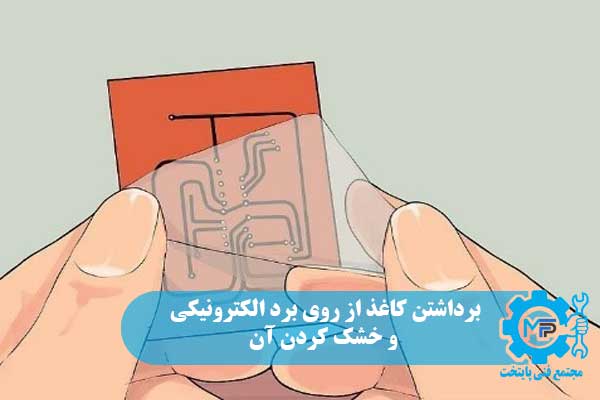

در این مرحله لازم است کاغذ کاربنی را از روی برد الکترونیکی به طوری جدا کنیم تا طرح از بین نرفته و دچار اختلال نشود. پس از انتقال طرح بر روی سطح مسی باید بخش هایی که به طور کامل چاپ نشده اند را با یک ماژیک هم رنگ با جوهر کپی شده روی سطح مسی فیبر مدار چاپی پر رنگ کنید.
پس از برداشتن کاغذ، لازم است قطرات آب روی سطح مسی را با یک پارچه پاک کرده و اجازه دهید کامل خشک شود. از فشار آوردن به برد و صرف مدت زمان طولانی به دلیل امکان آسیب دیدن برد الکترونیکی بپرهیزید.
هدف قلم زنی برد الکترونیکی حذف هر گونه مس غیر ضروری از فیبر مدار چاپی به منظور نمایان شدن کامل مسیر سیم کشی می باشد. قلم زنی برد الکترونیکی شامل دو روش زیر است:

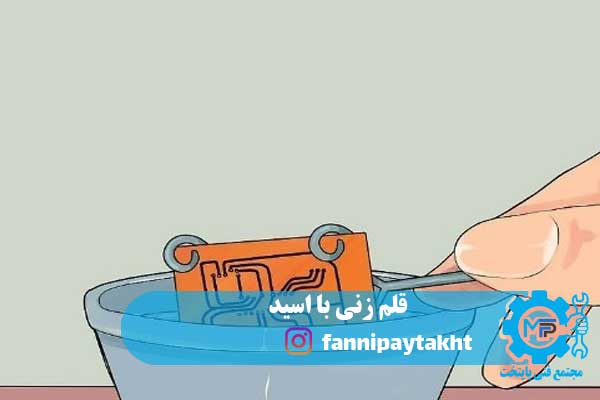

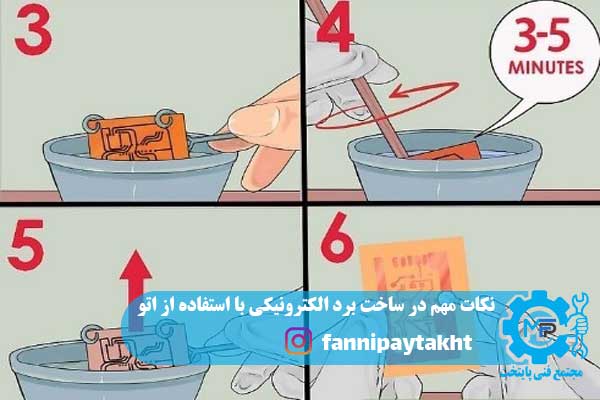

اسید ماده ای خطرناک و قوی بوده که برای از بین بردن مس های اضافی از روی برد استفاده می شود. رایج ترین نوع اسید مورد استفاده، کلرید فریک بوده که باید با آب گرم مخلوط شود. ممکن است انواع دیگر اسید ها نیازی به ترکیب با آب یا مواد دیگر نداشته و به صورت خالص مورد استفاده قرار گیرند. حال برای شروع مرحله قلم زنی با اسید کافی است برد مدار چاپی را به مدت 3 الی 5 دقیقه با رعایت اصول ایمنی در محلول اسید قرار داده و پس از جدا شدن مس های اضافی، آن را بیرون آورده و شست و شو دهیم. این مرحله را تا پاک شدن کامل مس های غیر ضروری ادامه دهید. هم چنین استفاده از سمباده برای زدودن تکه های مس کوچک نیز توصیه می شود.

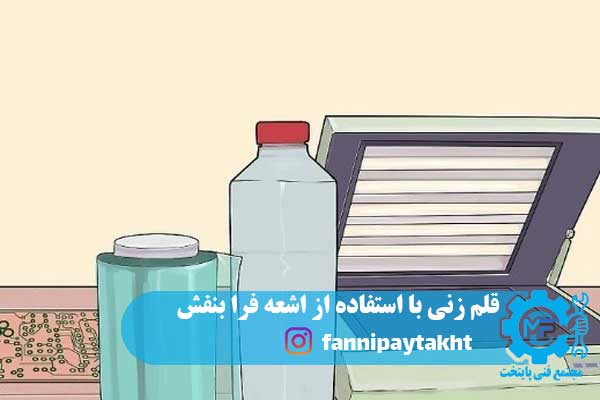

در این روش باید طرح مدار چاپی را روی یک ورقه شفاف و نازک به وسیله یک پرینتر لیزری چاپ کرده به طوری که سطح مسی PCB با صفحه چاپی به طور کامل تطبیق داده شود. سپس برد الکترونیکی را به مدت زمان 15 الی 20 دقیقه در دستگاه عایق UV قرار دهید. سپس برد را از دستگاه خارج نموده و آن را با آب مقطر به طور کامل شست و شو دهید. در ادامه روش قلم زنی با اسید را تکرار می کنیم.

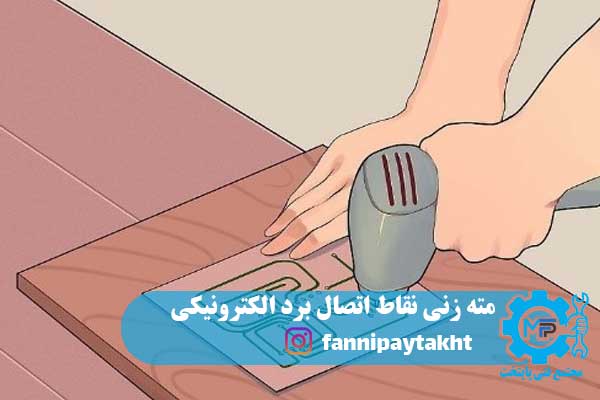

مته زنی نقاط اتصال برد الکترونیکی به وسیله دریل با مته 0.9 میلی متر انجام دهید. پس از تکمیل این مرحله، محل دقیقی عبور پایه های قطعات به طور دقیق مشخص خواهد بود.

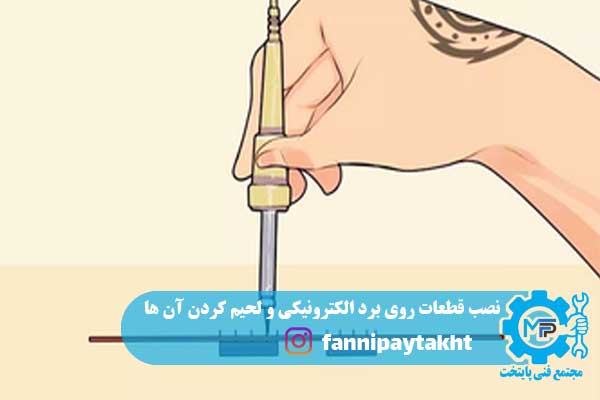

پس از تکمیل مراحل بالا، باید فیبر مسی را به طور کامل تمیز نموده و قطعات را در جایگاه های مشخص قرار داده و شروع به لحیم کاری نمود.
